原子结构示意图的规律是各电子层最多容纳的电子数目是2n2。其次，最外层电子数目不超过8个（K层为最外层时不超过2个）。第三，次外层电子数目不超过18个，倒数第三层电子数目不超过32个。

原子结构示意图

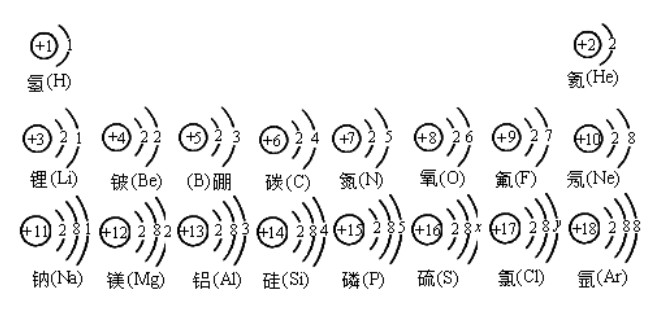

原子结构示意图是表示原子核电荷数和电子层排布的图示形式。小圈和圈内的数字表示原子核和核内质子数，弧线表示电子层，弧线上的数字表示该层的电子数。

规律

各电子层最多容纳的电子数目是2n2。其次，最外层电子数目不超过8个（K层为最外层时不超过2个）。第三，次外层电子数目不超过18个，倒数第三层电子数目不超过32个。核外电子总是尽先排布在能量最低的电子层里，然后再由里往外依次排布在能量逐步升高的电子层里。
